Rozdzielnica elektryczna – szafa sterownicza projektowanie i montaż

Statystyka i znaczenie: w praktyce poprawne zaprojektowanie rozdzielnicy elektrycznej i szafy sterowniczej zmniejsza awaryjność instalacji i koszty serwisu. Kluczowe wyzwania to zgodność z normami, dobór zabezpieczeń oraz ergonomia montażu. Rozwiązaniem jest przejście przez etapy projektowe: analiza obciążenia, schemat funkcjonalny, wybór komponentów i plan testów odbiorczych.

Projektowanie rozdzielnicy — cele i wymagania

Po stronie projektanta stoi potrzeba zdefiniowania funkcji rozdzielnicy, warunków pracy i kryteriów bezpieczeństwa. Projekt obejmuje obliczenia mocy, analizę jednoczesności, dobór przekrojów przewodów i określenie parametrów pracy w miejscach o specyficznym środowisku.

Projekt ma na celu zapewnić niezawodność zasilania, minimalizację strat i łatwość serwisu. Ustal zakres prądów znamionowych, punkty pomiarowe i wymagania dotyczące komunikacji z systemami nadrzędnymi; zaplanuj też miejsce na przyszłe rozbudowy, aby nie konieczna była wymiana całej szafy przy zwiększeniu obciążenia.

Normy i odpowiedzialność producenta

Podstawą projektu jest norma PN-EN IEC 61439, która określa wymagania konstrukcyjne dla rozdzielnic niskonapięciowych do 1000 V AC. Norma wprowadza zasady weryfikacji konstrukcji i parametry, które muszą znaleźć się na tabliczce znamionowej, w tym nowe wskaźniki, jak znamionowy współczynnik jednoczesności (RDF).

Norma zmienia podejście do badań typu: zamiast obligatoryjnych badań pełnych stosuje się weryfikację konstrukcji oraz metody częściowe; oznacza to, że projektant i producent biorą odpowiedzialność za zgodność dokumentacji i wykonania. Ustal jasny podział obowiązków między dostawcą a użytkownikiem końcowym.

Konstrukcja i kluczowe komponenty

Rozdzielnica to kombinacja mechaniki i elektryki: obudowa, szyny zbiorcze, rozłączniki, wyłączniki nadprądowe, zabezpieczenia różnicowoprądowe, zaciski i listwy przyłączeniowe. Wybór komponentów determinuje trwałość i możliwości serwisowe szafy sterowniczej.

Obudowy i stopień ochrony

Obudowy dobiera się zgodnie z miejscem instalacji i wymaganym stopniem ochrony IP. Dla wnętrz zakładów produkcyjnych często wybierz obudowy o stopniu IP44 lub wyższym; w pomieszczeniach suchych wystarczą konstrukcje z niższym poziomem ochrony, jednak zawsze zweryfikuj odporność na kurz i wilgoć.

Szyny i dystrybucja prądu

Szyny zbiorcze muszą mieć odpowiedni przekrój i system mocowania, aby ograniczyć spadki napięcia i straty cieplne. Przy dużych prądach zastosuj system szyn miedzianych z właściwą wentylacją i możliwością rozbudowy o kolejne odgałęzienia, pamiętając o jakości izolacji i separacji faz.

Urządzenia zabezpieczające

Zabezpieczenia muszą zapewniać selektywność i ochronę przed zwarciami oraz przeciążeniami; dobierz charakterystyki wyłączników i nadmiarowości zgodnie z wymaganiami obciążenia, uwzględniając współczynniki rozruchowe silników oraz prądy wzbudzenia transformatorów.

Układy zasilania, przekroje i selektywność

Analiza zasilania rozpoczyna się od określenia punktów wejściowych, rodzaju uziemienia i trybu pracy: zasilanie z jednej strony, redundancja czy systemy naprzemienne. Dobierz przekroje przewodów zgodnie z dopuszczalnymi spadkami napięcia i warunkami termicznymi.

Dobór przekrojów

Przekrój przewodów zależy od prądu znamionowego, długości linii i warunków chłodzenia; w praktyce stosuj tabelaryczne dane producentów i normy obciążalności, a przy długich przebiegach uwzględnij kompensację spadków napięcia, aby nie przekroczyć dopuszczalnych wartości przy końcowych odbiornikach.

Selektywność i koordynacja zabezpieczeń

Selektywność zapewnia, że w przypadku zwarcia wyłącza się tylko uszkodzony odcinek. Wybierz charakterystyki wyłączników i ustawienia czasowo-prądowe tak, aby osiągnąć selektywność przy spodziewanych prądach zwarciowych; w krytycznych instalacjach rozważ stosowanie zabezpieczeń z komunikacją.

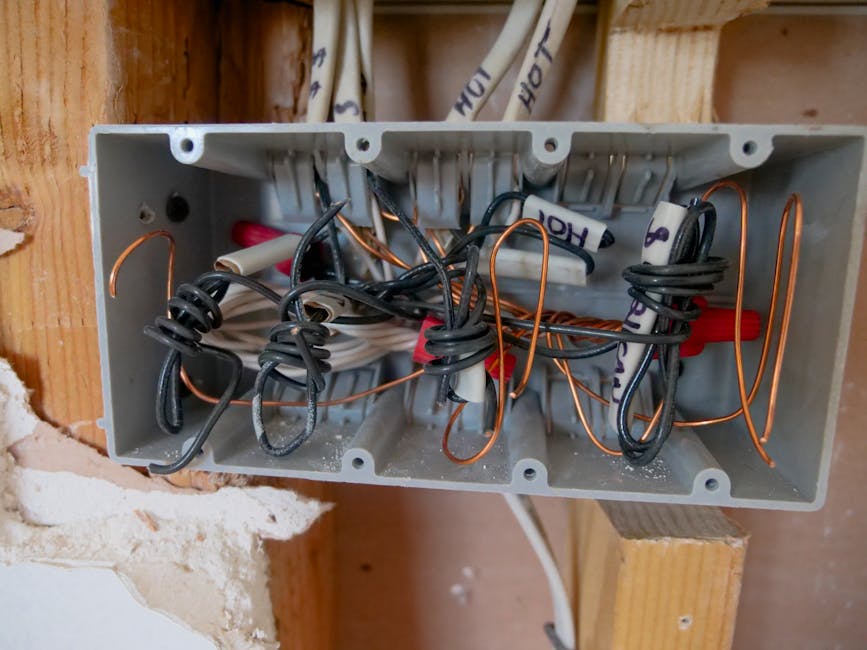

Montaż i wymagania instalacyjne

Podczas montażu zapewnij ergonomię obsługi, dostęp do zacisków i miejsce na pomiary. Ustal trasy kablowe, przestrzenie dla wentylacji i drzwiczek serwisowych; zwróć uwagę na sposoby mocowania szyny i na izolację międzyfazową.

Przed podłączeniem wykonaj inspekcję mechaniczną i elektryczną: sprawdź poprawność montażu komponentów, dokręcenie zacisków i brak zanieczyszczeń wewnątrz obudowy. Zaplanuj też trasę przewodów sygnałowych oddzieloną od przewodów mocy, aby ograniczyć zakłócenia elektromagnetyczne.

• Sprawdź dokumentację: schematy, instrukcje producentów i wykazy kabli
• Weryfikuj zasilanie: zgodność faz i napięcia
• Upewnij się: poprawność uziemienia i ochrony różnicowoprądowej
• Zadbać o dostęp: miejsce na pomiary i przyszłe rozbudowy

Uruchomienie, testy i konserwacja

Uruchomienie obejmuje testy beznapięciowe i pod napięciem: sprawdzenie izolacji, pomiary rezystancji uziemienia, testy zwarciowe i testy funkcjonalne zabezpieczeń. Dokumentuj wyniki i dołącz je do protokołu odbioru, aby potwierdzić zgodność z założeniami projektowymi.

Procedury testowe

Przeprowadź pomiary izolacji międzyfazowej, pomiary impedancji pętli zwarciowej i symulowane zwarcia, aby zweryfikować działanie zabezpieczeń. Testy dynamiczne potwierdzą selektywność i poprawność ustawień czasowo-prądowych przed oddaniem do pracy.

Konserwacja i monitoring

Plan konserwacji obejmuje okresowe kontrole połączeń, pomiary termowizyjne i wymianę zużytych komponentów. Wprowadź harmonogram przeglądów i system monitoringu parametrów, aby wykrywać rosnące obciążenia, wzrost temperatury lub alarmy, co pozwala uniknąć nagłych awarii.

Podsumowanie i rekomendacje

Projektując rozdzielnicę elektryczną lub szafę sterowniczą, skoncentruj się na zgodności z normami, selektywności zabezpieczeń i ergonomii montażu. W praktyce uwzględnij margines mocy dla przyszłych rozbudów oraz plan konserwacji, żeby utrzymać niezawodność instalacji.

Zalecam dokumentować wszystkie parametry i wyniki testów, wdrożyć procedury odbiorcze oraz zapewnić dostęp do części zamiennych. Dzięki temu inwestycja w rozdzielnicę będzie bezpieczna, skalowalna i łatwa w eksploatacji.
