Wyłącznik nadprądowy – dobór i zastosowanie

Problem i rozwiązanie: awarie od przeciążeń lub zwarć generują uszkodzenia przewodów, awarie urządzeń i ryzyko pożarowe, dlatego wyłącznik nadprądowy jest podstawowym elementem ochrony instalacji. Wybór właściwego urządzenia ogranicza skutki awarii, a prawidłowy montaż i testy gwarantują trwałość oraz zgodność z przepisami.

Co to jest wyłącznik nadprądowy i jak działa

Wyłącznik nadprądowy to urządzenie zabezpieczające obwody elektryczne przed skutkami przeciążeń i zwarć. Działa na zasadzie mechanizmu termicznego (przy długotrwałym przeciążeniu) i magnetycznego (przy zwarciu), co pozwala wyłączyć zasilanie zanim przewody osiągną temperaturę zagrażającą izolacji.

W praktyce wybór wyłącznika oznacza określenie prądu znamionowego In oraz charakterystyki wyzwalania (np. B, C, D), które definiują, przy jakiej wielokrotności prądu urządzenie zadziała natychmiastowo. Poprawne dopasowanie zapobiega fałszywym wyłączeniom i jednocześnie chroni instalację.

Mechanizmy wyzwalania

Mechanizm termiczny wykorzystuje element bimetaliczny reagujący na długotrwałe wzrosty prądu, natomiast wyzwalacz magnetyczny używa elektromagnesu do szybkiego odcięcia przy zwarciu. Razem zapewniają ochronę w szerokim spektrum zdarzeń.

Normy, parametry i zdolność zwarciowa

Dobór wyłącznika wymaga odniesienia do norm: PN-EN 60898 dla domów oraz PN-EN 60947-2 dla zastosowań przemysłowych. Kluczowym parametrem jest także zdolność zwarciowa Icn, która musi być równa lub wyższa niż spodziewane prądy zwarciowe instalacji.

Typowe wartości zdolności zwarciowej to 6 kA w instalacjach domowych i biurowych oraz 10 kA lub więcej w obiektach przemysłowych. Inne parametry to napięcie znamionowe, napięcie izolacji i trwałość mechaniczna, które wpływają na żywotność i bezpieczeństwo eksploatacji.

Warto przy wyborze sprawdzić dokumentację producenta (np. dla modeli SENTRON lub ETIMAT), która określa szczegółowo zakresy prądowe, napięciowe i limity pracy. Dla instalacji DC stosuje się specjalne wyłączniki o innych parametrach napięciowych i zdolności wyłączania łuku.

Dobór wyłącznika nadprądowego w praktyce

Praktyczny dobór rozpoczyna się od analizy obciążenia obwodu i przekrojów przewodów. Wybierz In nie wyższy niż dopuszczalny prąd dla przewodu; charakterystykę dobierz do charakteru odbiorników: B dla obwodów o niskich prądach rozruchowych, C dla większości obwodów gniazd, D dla silników i transformatorów.

Selektywność między wyłącznikami to kolejny element: w systemach z wieloma poziomami zabezpieczeń ustaw wyzwalanie tak, by w razie zwarcia wyłączył się tylko najbliższy stopień ochrony. Przy braku selektywności grożą niepotrzebne odcięcia większych części instalacji.

Kroki dobierania

Pierwszy krok to określenie prądu obciążenia i przekrojów przewodów, drugi wybór charakterystyki wyzwalania, trzeci sprawdzenie zdolności zwarciowej dla punktu przyłączenia, a czwarty uwzględnienie warunków środowiskowych i wymagań normowych.

Przykładowo, obwód gniazd w typowym mieszkaniu może pracować z wyłącznikiem o In 16–20 A i charakterystyce C, przy zdolności zwarciowej co najmniej 6 kA. Dla maszyn przemysłowych wybierz wyższe In i charakterystykę D, a także sprawdź możliwości wyłączania przy zwarciu.

Montaż, testy i konserwacja

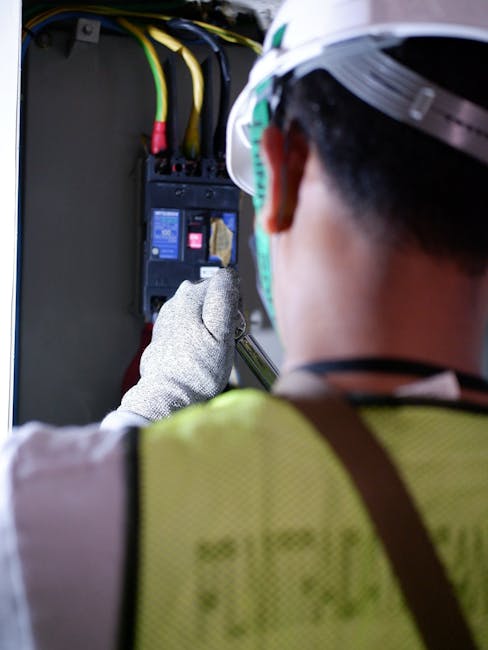

Prawidłowy montaż wymaga zachowania momentów dokręcenia zacisków zgodnie z instrukcją producenta, montażu na szynie DIN i zapewnienia odpowiedniej wentylacji rozdzielnicy. Niewłaściwe połączenia są częstą przyczyną lokalnych przegrzań i awarii.

Testy po montażu obejmują pomiary ciągłości, pomiar rezystancji izolacji oraz testy funkcjonalne wyłączników. Regularna inspekcja i termowizja elementów rozdzielnicy pomagają wykryć przegrzewające się połączenia, co zapobiega awariom i utrzymuje sprawność instalacji.

Konserwacja i dokumentacja

Ustal harmonogram przeglądów i dokumentuj wyniki testów. W praktyce okresowe sprawdzenia co 1–3 lata w zależności od typu obiektu i jego obciążenia to standard, a w zastosowaniach krytycznych kontrole wykonuj częściej. Zachowaj protokoły jako dowód zgodności z wymaganiami.

W przypadku wymiany wyłącznika zwróć uwagę na kompatybilność wymiarową i parametry znamionowe; nie zastępuj urządzeń elementami o niższej zdolności zwarciowej. W razie wątpliwości konsultuj się z projektantem lub producentem aparatury.

Podsumowanie i rekomendacje

Wyłącznik nadprądowy to kluczowy element systemu ochrony instalacji. Dobierz prąd znamionowy, charakterystykę i zdolność zwarciową zgodnie z przeznaczeniem obwodu oraz normami. Uwzględnij selektywność, dokumentuj testy i zapewnij regularną konserwację, by utrzymać bezpieczeństwo i niezawodność zasilania.

Rekomendacja praktyczna: przed zakupem sporządź listę parametrów obwodu, sprawdź normy PN-EN i karty katalogowe producentów, a przy wątpliwościach skonsultuj projektanta. Taka procedura minimalizuje ryzyko i obniża koszty eksploatacji.
